[视频]Comsol几何工具栏中组合特征的用法

方法/步骤

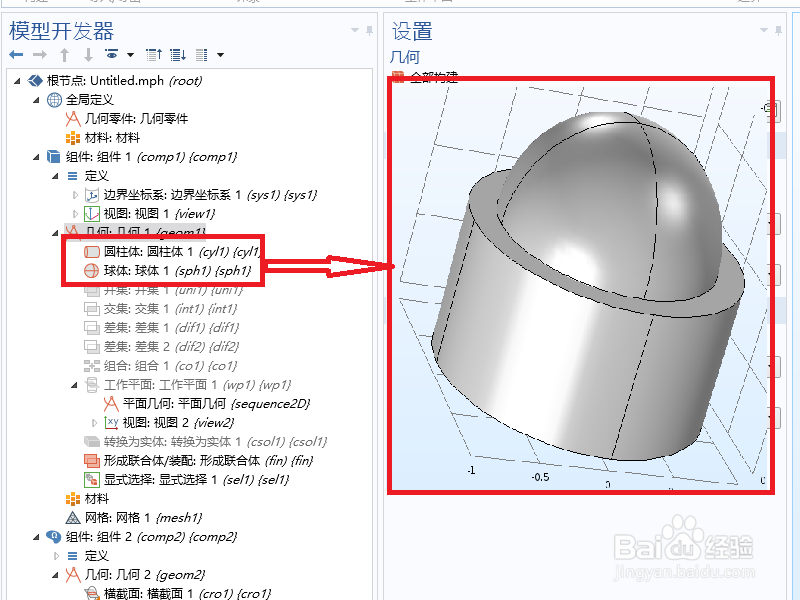

首先，笔者创建了一个圆柱体和一个球体，可以看出两几何体是直接相交的（红框）。

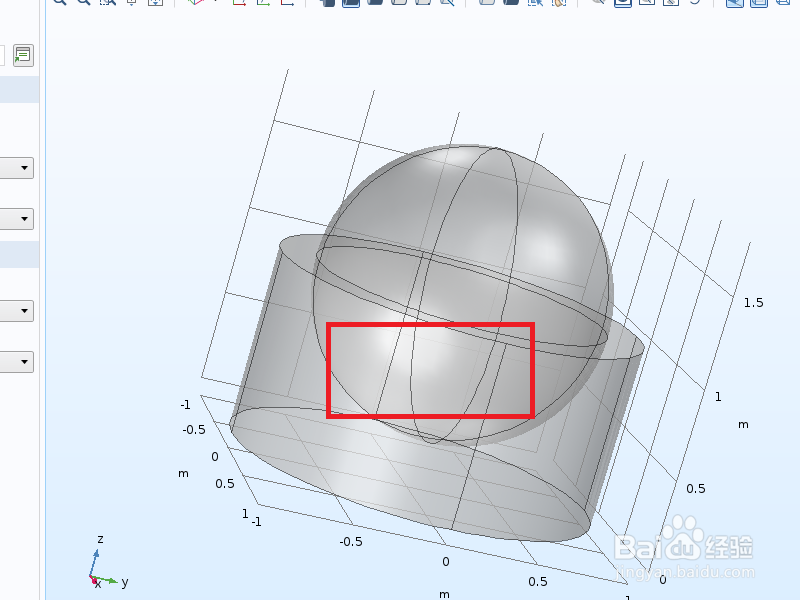

透过透明模式，我们可以看到，球体在圆柱体内部的部分还是存在的（红框）；

然后通过：

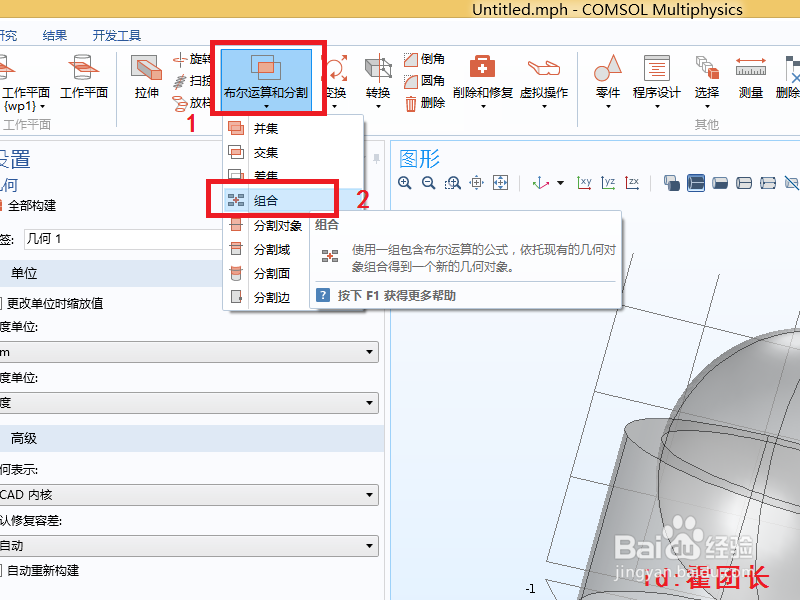

几何——布尔运算和分割（红框1）——组合（红框2）；

点击组合即可打开该功能。

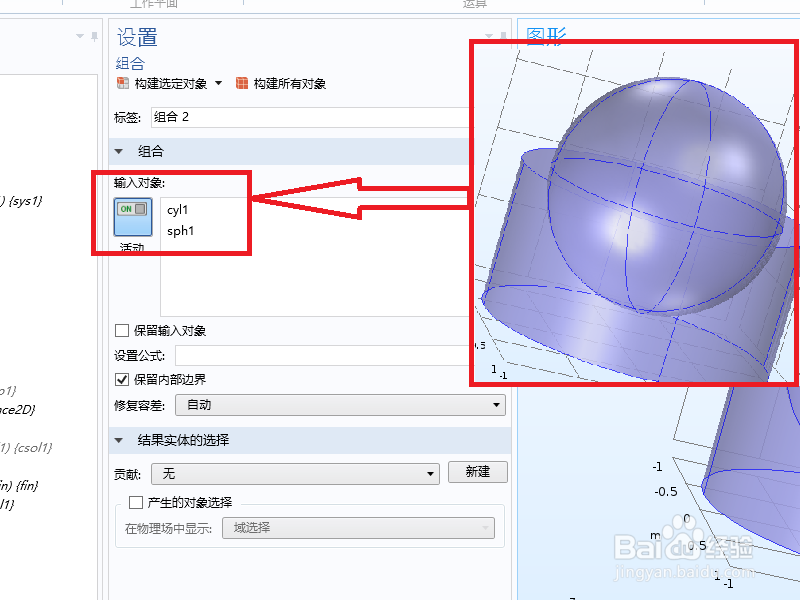

在组合的属性中：依次选择球体和圆柱体（红框）；

此时为了让两个实体发生几何关系，需要设置一些公式：

这里先演示“+”号。

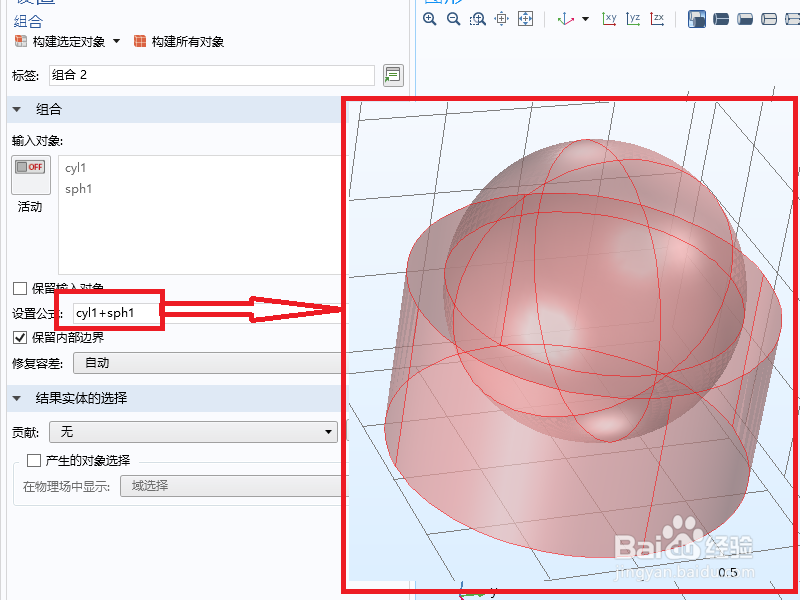

通过cyl1+sph1（红框）,可以看到两个实体发生了并集现象。

同样将公式做一下更改：

这里先演示“*”号。

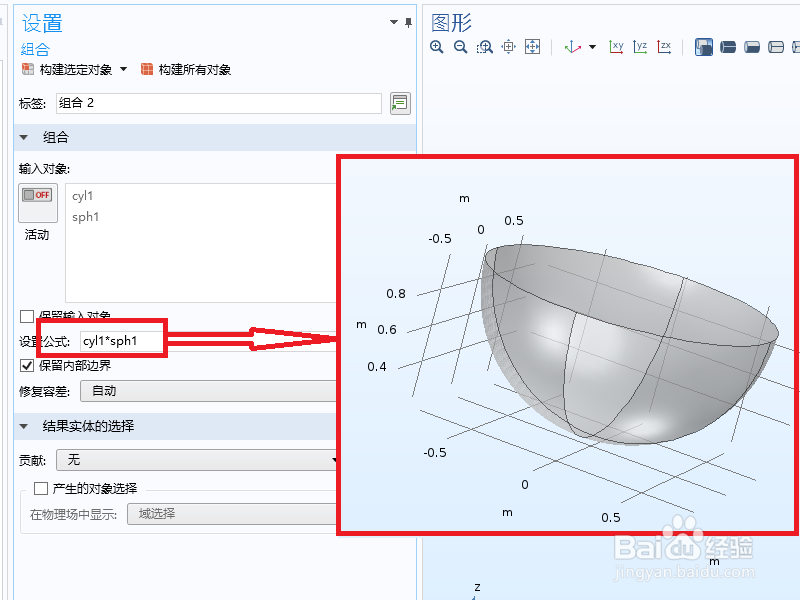

cyl1*sph1（红框），此时可以看到相当于两个实体发生了交集现象。

同样将公式做一下更改：

这里先演示“-”号。

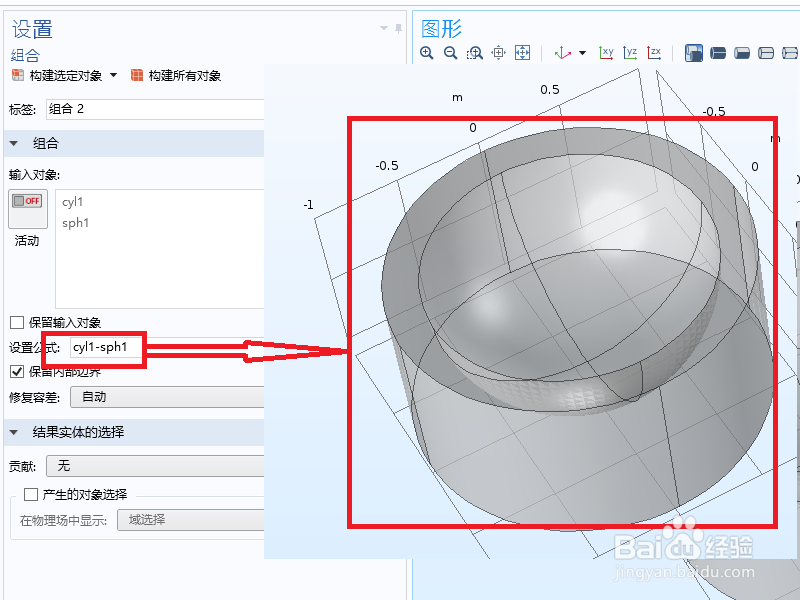

cyl1-sph1（红框），此时可以看到相当于两个实体发生了差集现象。

同样将公式做一下更改：

这里先演示“（）”号。

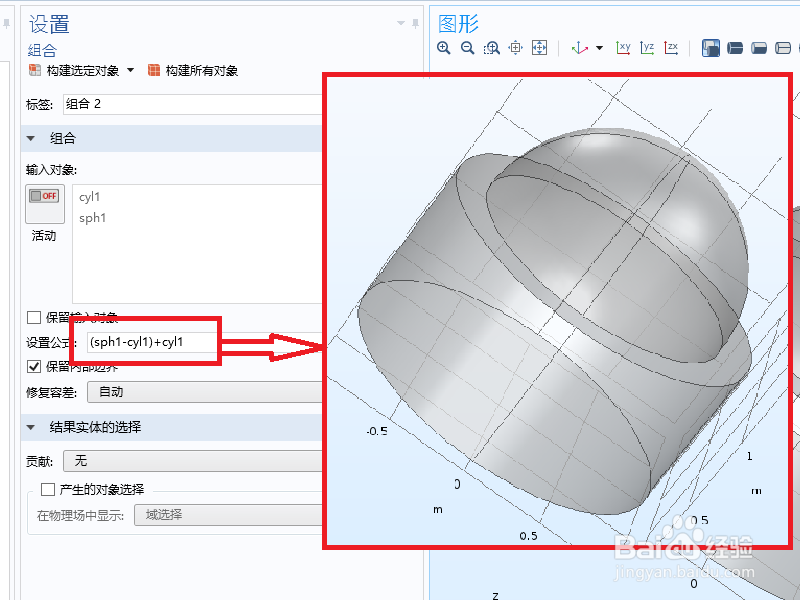

（sph1-cyl1）+cyl1（红框），此时可以看到相当于两个实体一次发生了差集和并集现象。
