[视频]comsol绘制甜甜圈圆环的两种方法

方法1

点中模型树中三维组件的几何节点（红框1），然后点击toolbar中的几何（红框2）。

然后连续点击2次圆柱体的icon（红框）；

选中第二个圆柱体节点（红框1），然后将其半径更改为：0.2（红框2）；

此时两个圆柱体在图形窗中的样式可以分别看出。

然后，我们在几何工具栏中选中：差集icon（红框）；

将半径大的圆柱体放到增加对象中（红框1），将半径小的圆柱体放到减去对象中（红框2），然后点击：构建（红框3）；

此时就可以看到此种方法构建的圆环的样貌，这是几何上较为常见的。

方法2

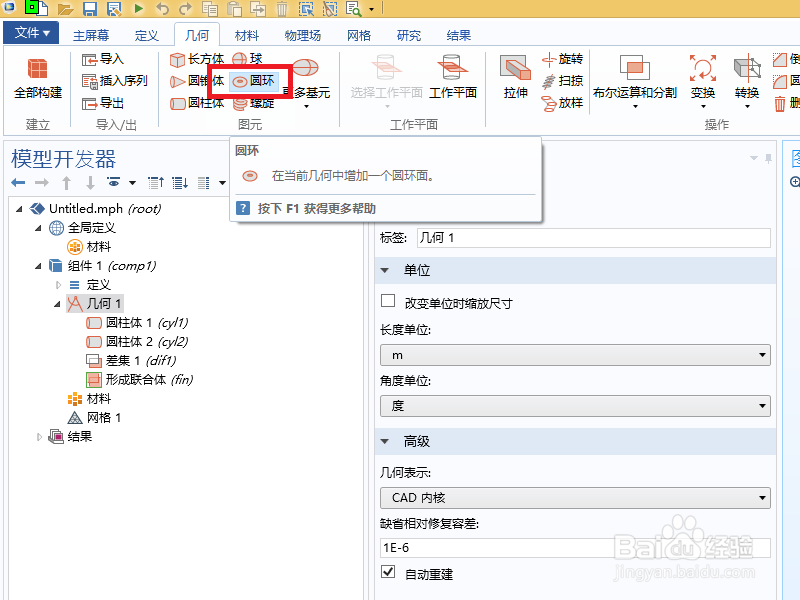

其实在几何的三维工具中，直接就有圆环的icon（红框），我们直接选中。

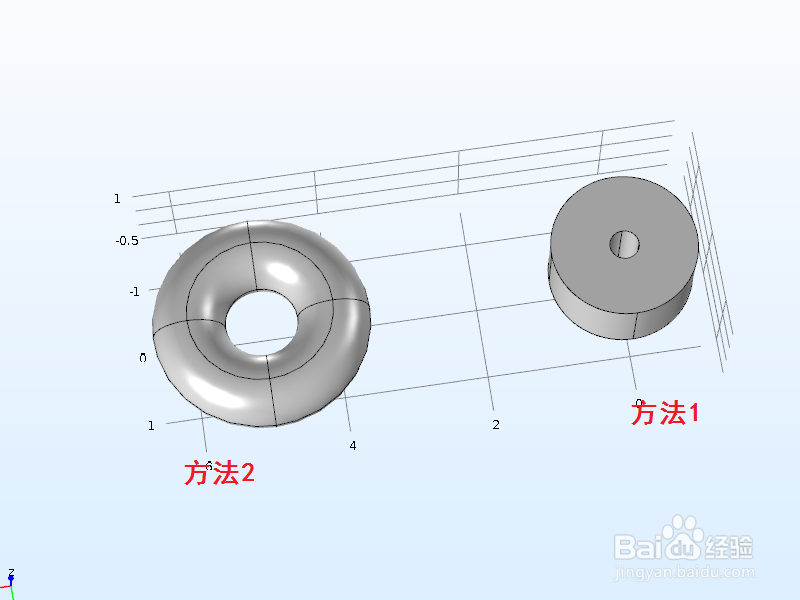

然后通过此种方法，我们得到的圆环更像甜甜圈，而方法1的效果更接近常规的仿真需要，甜甜圈效果更适合等离子体中的托卡马克。
