[视频]怎么用网络画板绘制太极图案？

方法/步骤

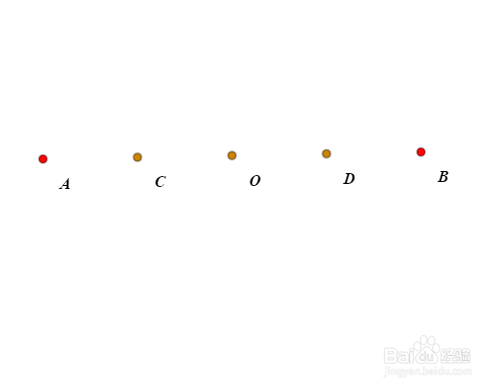

绘制两个点A、B，O是AB中点，C是AO中点，D是BO中点。

绘制中点的方法很简单，只需要选择某两个点，然后在空白处点击鼠标右键——“构造”——“中点”，中点就构造出来了。

绘制线段XY及其中点Z，XZ的中点为W，T是线段XY上的动点。

连结线段XW、WZ、ZY；

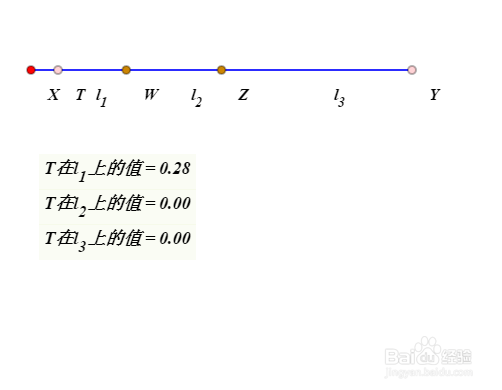

选择点T和线段XW，在空白处点击鼠标右键——“测量”——“点值”，就得到T在线段XW上的“相对值”m000；当T不在这条线段上的时候，T的相对值是0；

选择点T和线段WZ，在空白处点击鼠标右键——“测量”——“点值”，就得到T在线段WZ上的“相对值”m001；

选择点T和线段ZY，在空白处点击鼠标右键——“测量”——“点值”，就得到T在线段ZY上的“相对值”m002。

m000等信息，在网络画板页面的右侧可以看到。

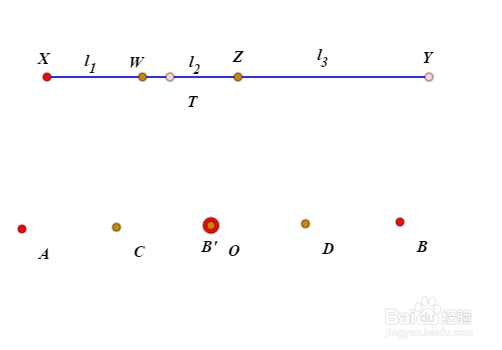

B绕D逆时针旋转pi*m000弧度，得到B'：

选择B，再选择D，右键——“变换”——“旋转”——逆时针——弧度，旋转度数是pi*m000，确定之后，得到点B'。

由于m000取决于T的位置，而T又是动点，所以B'是受T控制的，当T从左往右移动，跑到线段XW之外的时候，B'到达了O的位置。

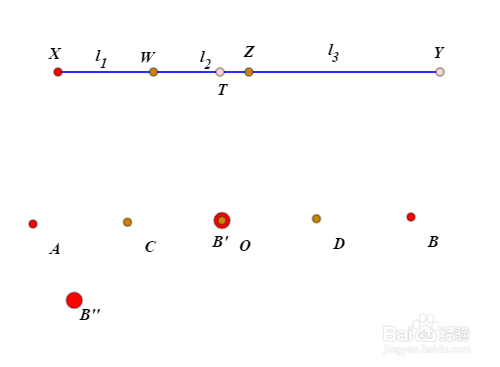

类似的，依次选择B'和C，右键——“旋转”——“顺时针弧度”，旋转度数是pi*m001，确定之后，得到点B''。

当T在线段XW上的时候，B''和B'重合；

当T在线段ZY上的时候，B''和A重合。

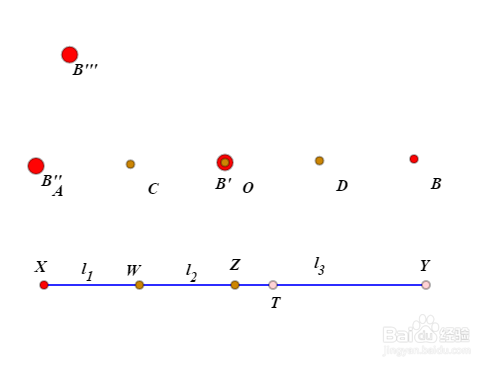

选择B''和O，右键——“旋转”——“顺时针弧度”，旋转度数是pi*m002，确定之后，得到点B'''。

当T把线段ZY走了一遍之后，B'''跑过的路径恰好是个半圆弧，这个半圆弧以O为圆心、AB为直径。

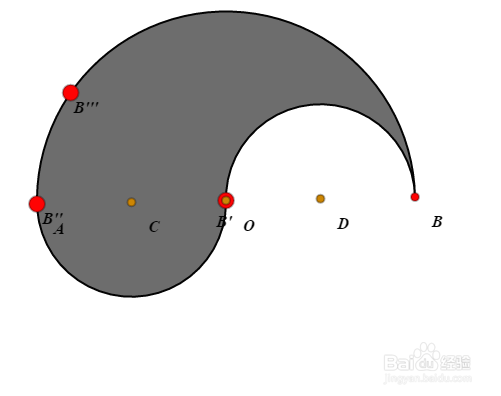

选择T，再旋转B'''，构造B'''的轨迹，这就是双鱼图里面的一半的鱼。

上面所有的过程，把三个半圆弧合并为一条整体曲线，目的是对这个图形填充颜色的时候容易一些：

选择这条“鱼”——右键——属性——填充，颜色选择黑色（透明度减少一半），线色也用黑色。

以O为圆心，OA为半径作圆，把这个圆的线色也设置为黑色，这样，双鱼图的大体轮廓就出来了，黑白相间，挺好看的。

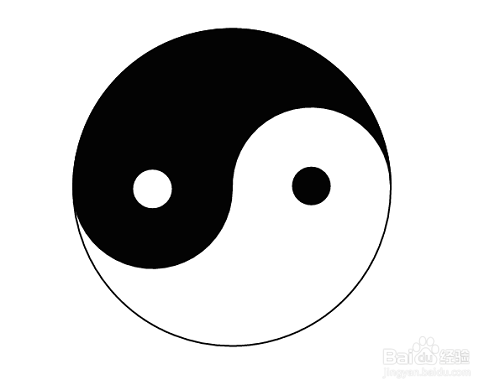

然后适当的放大点C、D的点的大小，并把C全白着色，D全黑着色，隐藏其余的多余的点和线，最后留下的就是完整的太极双鱼图。

编辑于2017-07-21，内容仅供参考并受版权保护
