[视频]用迭代功能绘制更一般的鼓风机模型

n是奇数

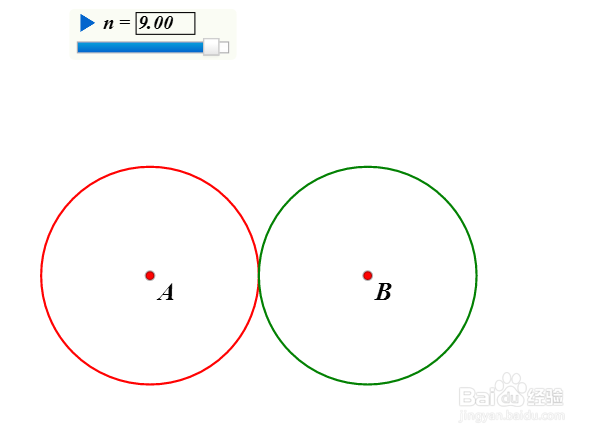

首先，给定变量n，最小值为3，最大值为9，增量是2。

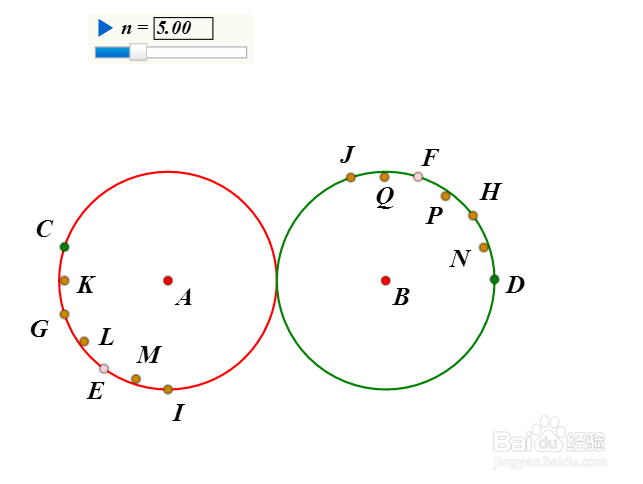

给定点A，A向右平移4个单位，得到点B；

分别以A、B为圆心作半径为2的圆。

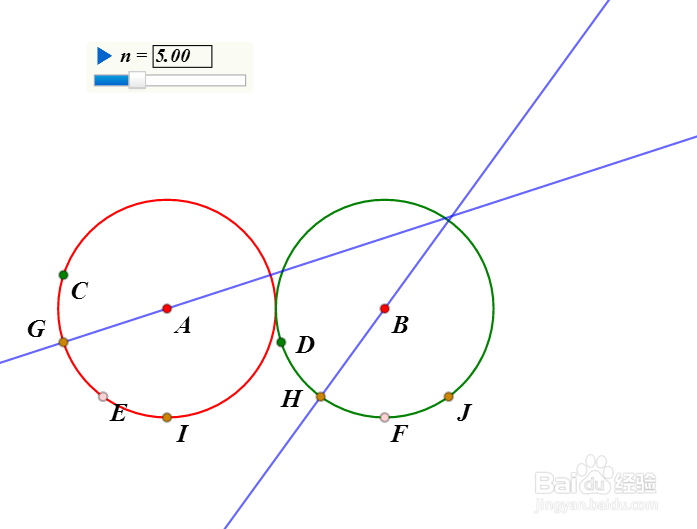

C、D分别是圆A和圆B上面的动点；

C绕A、D绕B，逆时针旋转2 * pi / n的弧度，分别得到E和F；

∠CAE的平分线与劣弧CE交于G；

∠DBF的平分线与劣弧BF交于H；

G绕A、H绕B，逆时针旋转2 * pi / n的弧度，分别得到I和J。

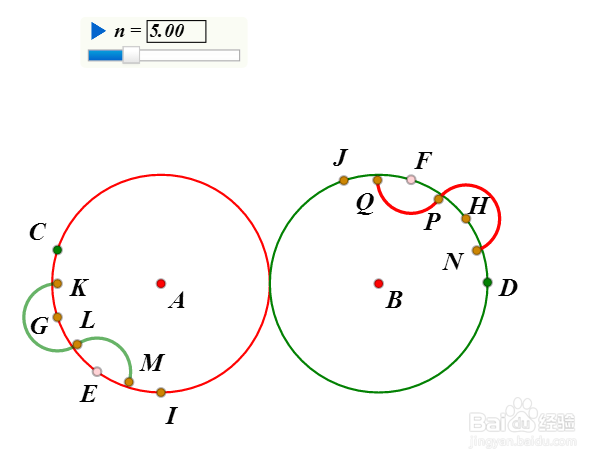

CG、GE、EI的中点分别是K、L、M；

DH、HF、FJ的中点分别是N、P、Q。

以G为圆心构造弧KL；

以E为圆心构造弧LM；

以H为圆心构造弧DP；

以F为圆心构造弧PQ，如图所示。

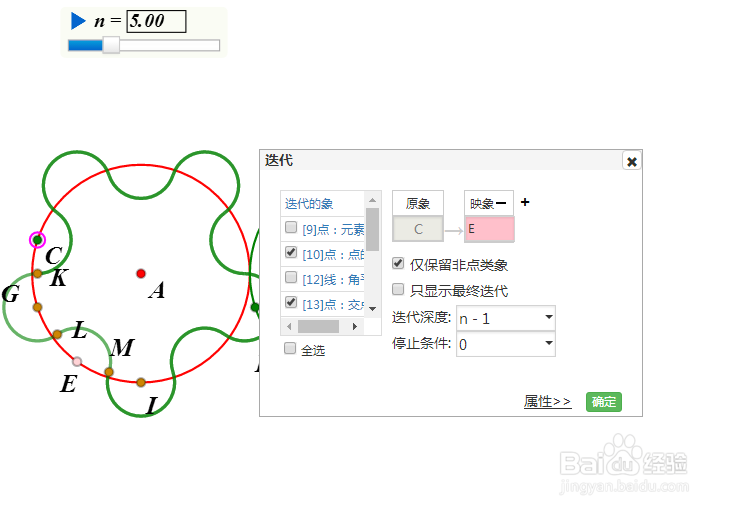

构造C到E的迭代，只保留非点类图形，迭代深度是n-1。

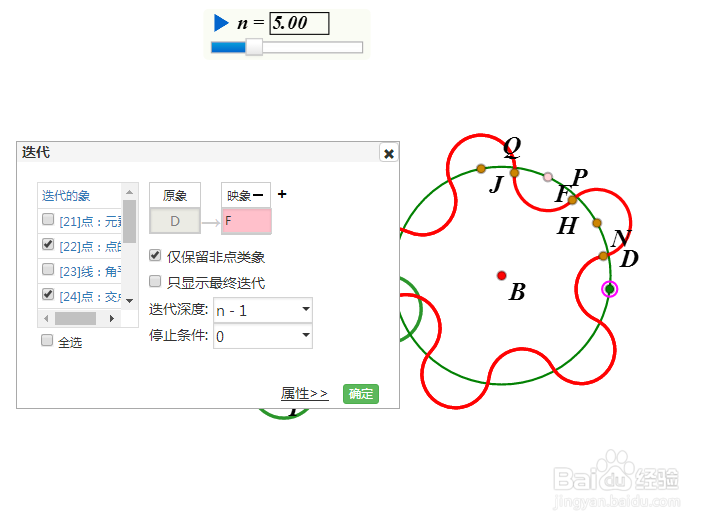

构造D到F的迭代，只保留非点类图形，迭代深度是n-1。

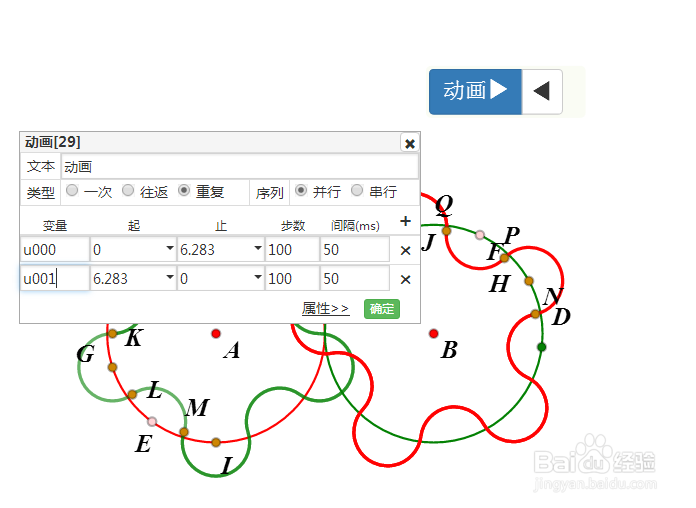

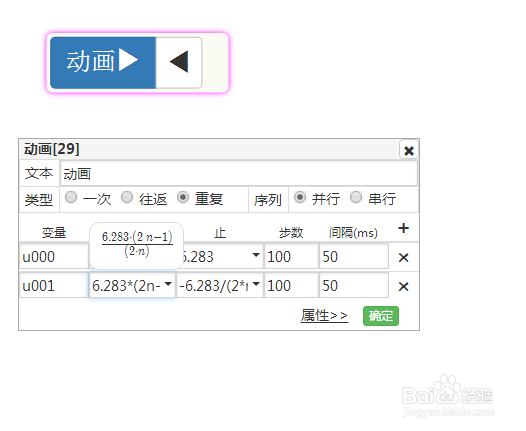

构造D和C的动画按钮，如下图所示。

注意看参数。

n是偶数

当n是偶数的时候，只需要在上面的课件里面，修改两个东西就可以了。

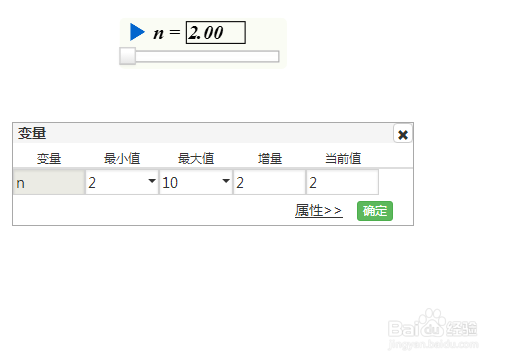

修改一下变量n，如图。

修改一下D的动画按钮里面的参数。

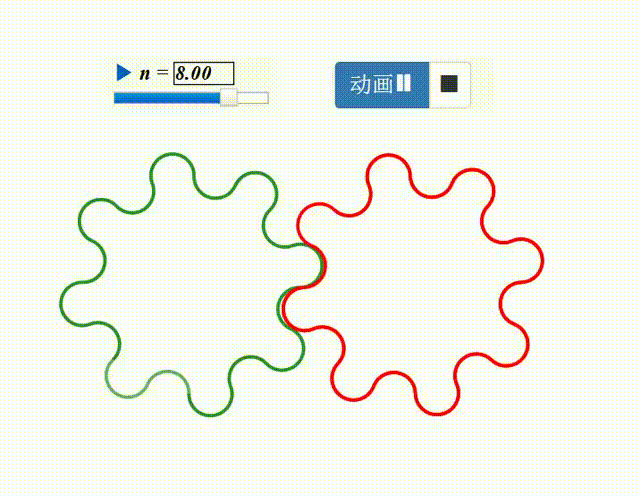

那么当n是偶数的时候，动画如下图所示。
