[视频]用rhino扭转曲面或物体的方法

构造正四棱柱

我们先构造一个最简单的物体——正四棱柱。

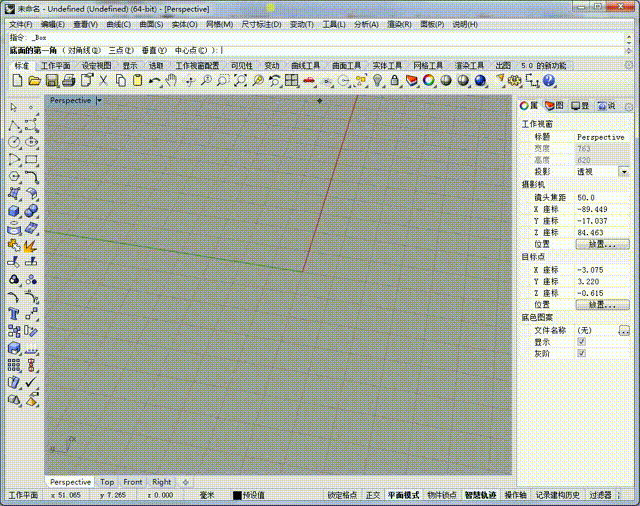

在实体菜单里面找到以下命令：

立方体，对角线和高度。

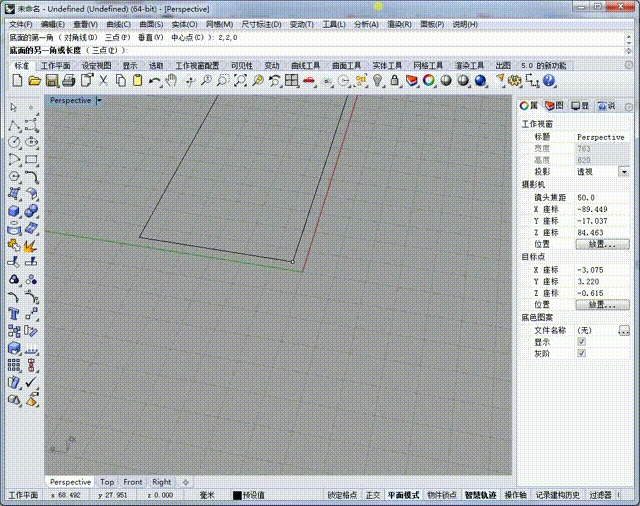

确定底面第一个角点的坐标是(2,2,0)，需要在指令里面输入2,2,0，回车确定。

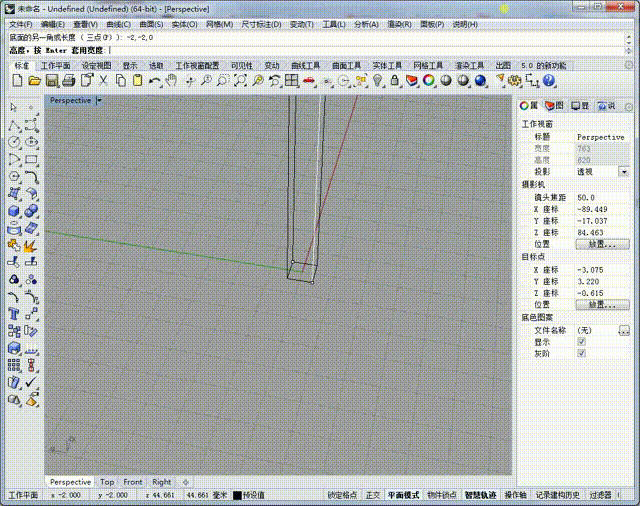

确定底面另一个角点的坐标是(-2,-2,0)，需要在指令里面输入-2,-2,0，再点回车。

确定棱柱的高度为20。

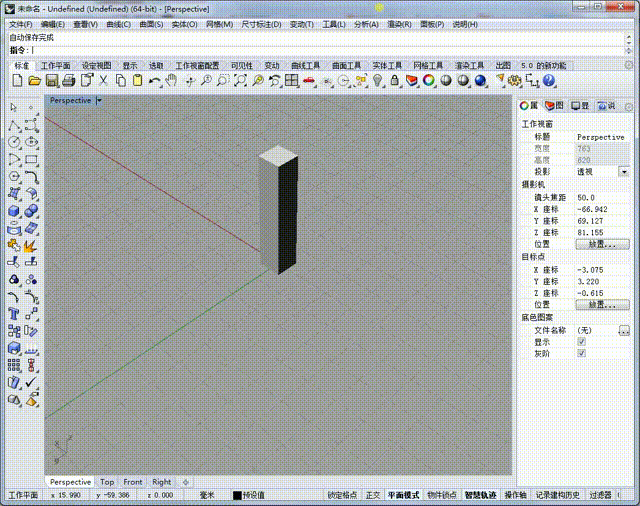

回车之后，一个高度为20的正四棱柱，就构造成了。

扭转

在变动菜单里面找到扭转命令。

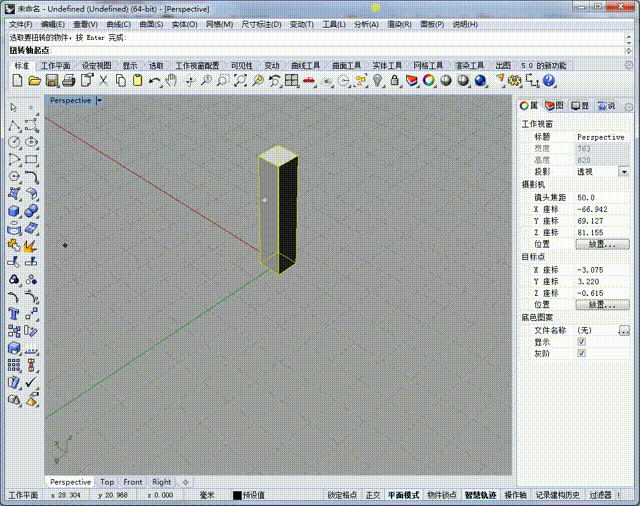

选中正四棱柱，作为要扭转的物体，点击回车键。

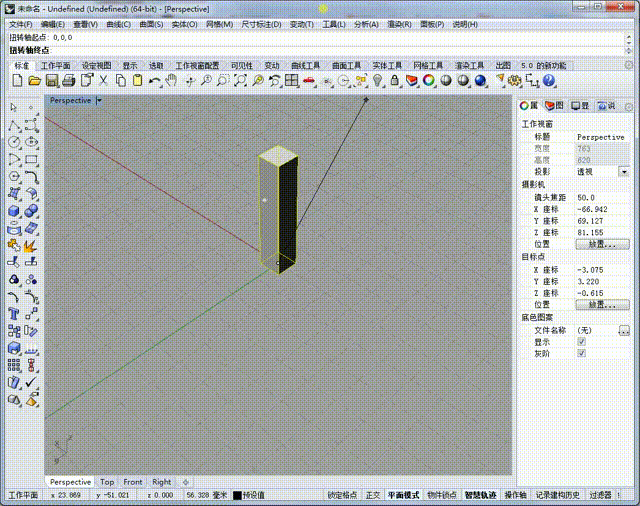

确定扭转轴的起点是原点。

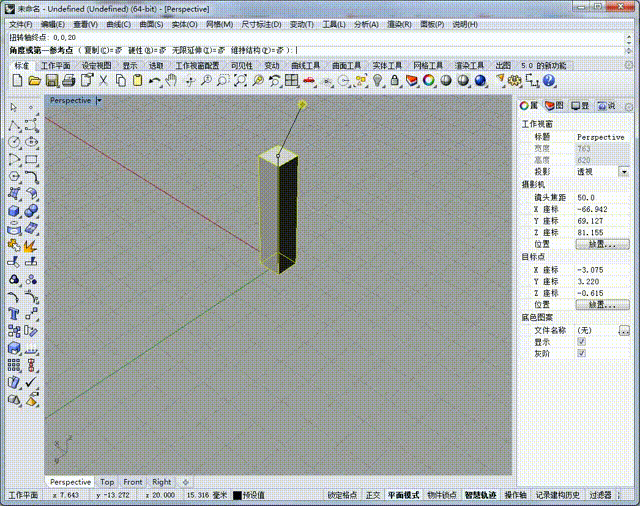

确定扭转轴的终点是正四棱柱顶面的中心：0,0,20。

确定扭转角度为180°，在指令里面输入180。

这样，我们就得到一个扭转的物体。

编辑于2018-07-07，内容仅供参考并受版权保护
