[视频]在编制矿山设计中将现状图放到谷歌上观看

来自360百科https://baike.so.com/的优秀用户水地书签，于2018-12-05在生活百科知识平台总结分享了一篇关于“在编制矿山设计中将现状图放到谷歌上观看凯迪拉克sls赛威”的经验，非常感谢水地书签的辛苦付出，他总结的解决技巧方法及常用办法如下：

在编制水土保持、矿山恢复设计等报告时候，在介绍现状情况的时候，往往需要将现状图与谷歌卫星图重叠起来进行分析，今天讲解下在不用求七参数及四参数的情况下见现状地形图放置在谷歌地图上。

方法/步骤

1/8分步阅读

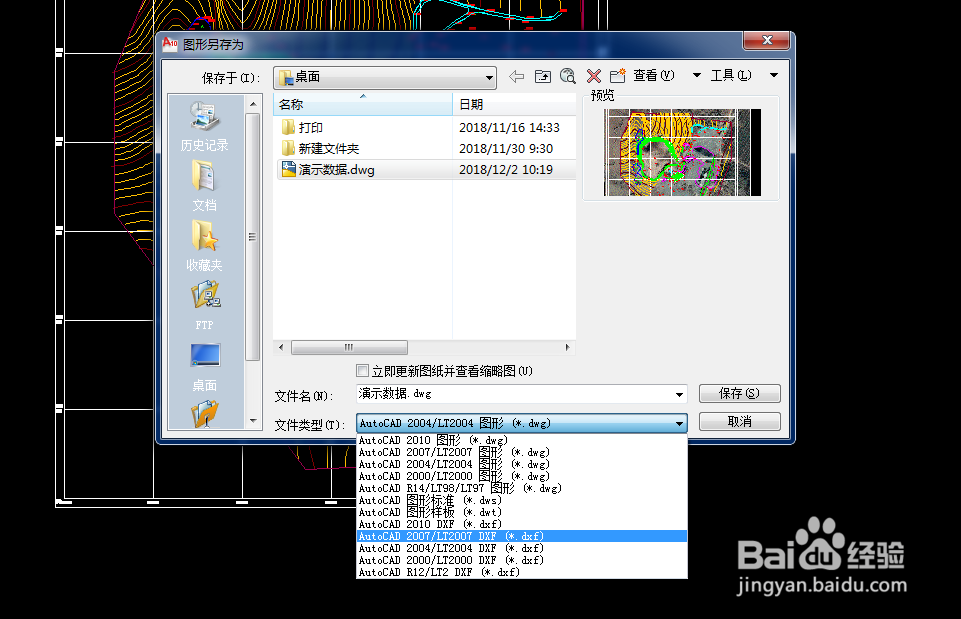

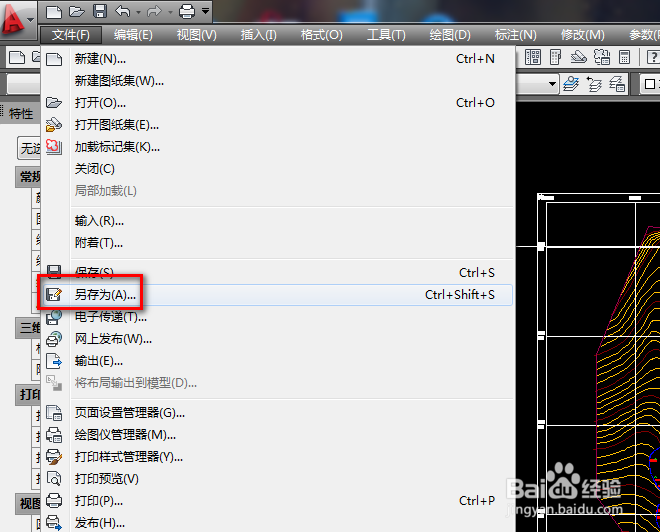

用CAD将现状图打开，单击菜单文件，选择另存为，弹出对话框，在文件类型中选择dxf格式。

[图][图]2/8

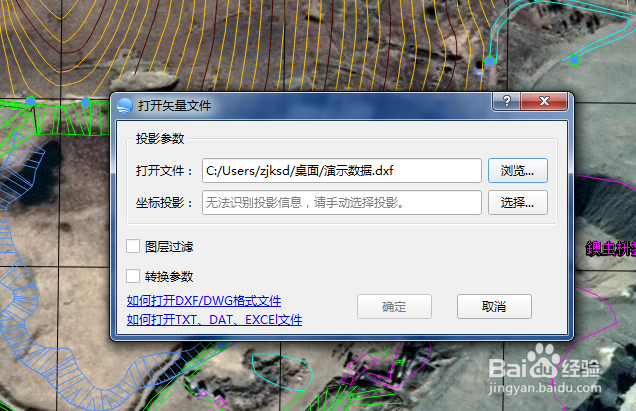

打开卫星下载器，点击菜单文件，选择打开DFX（Auto CAD）文件。在弹出的打开矢量文件对话框中，根据路径找到刚保存的文件。

[图][图]3/8

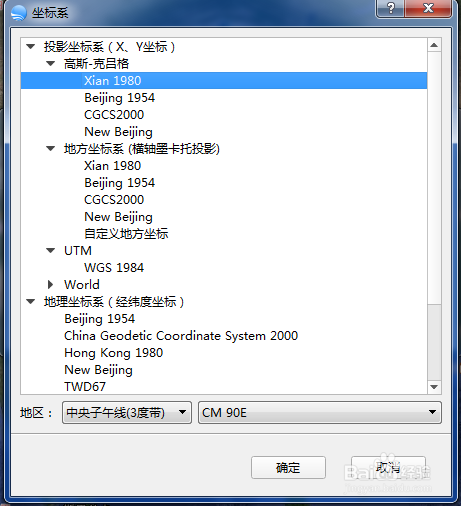

在坐标投影中点击选择按钮，弹出坐标系对话框，在投影坐标系中选择高斯-克吕格投影，xian1980坐标系。在地区中选择3度带，CM114E。图层过滤和转换参数不要打钩。

[图]4/8

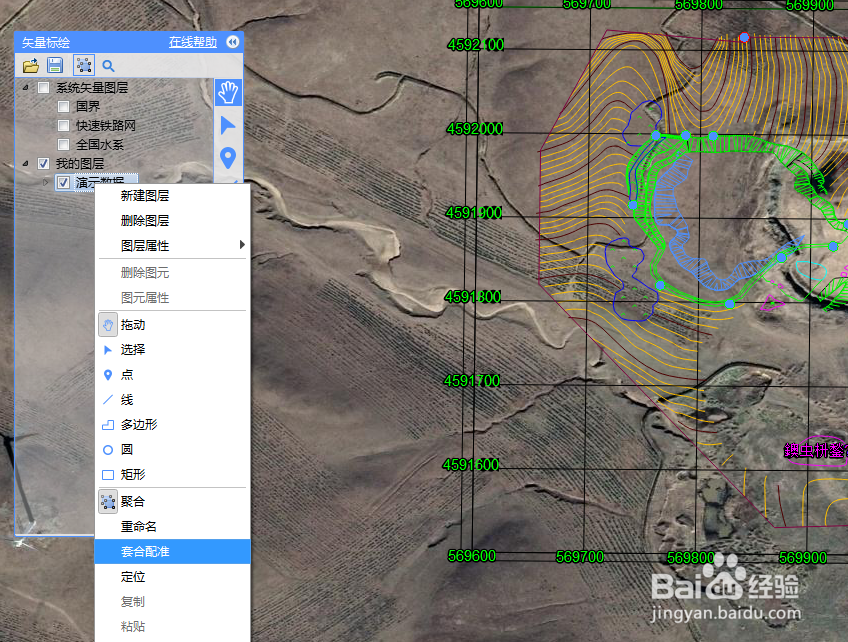

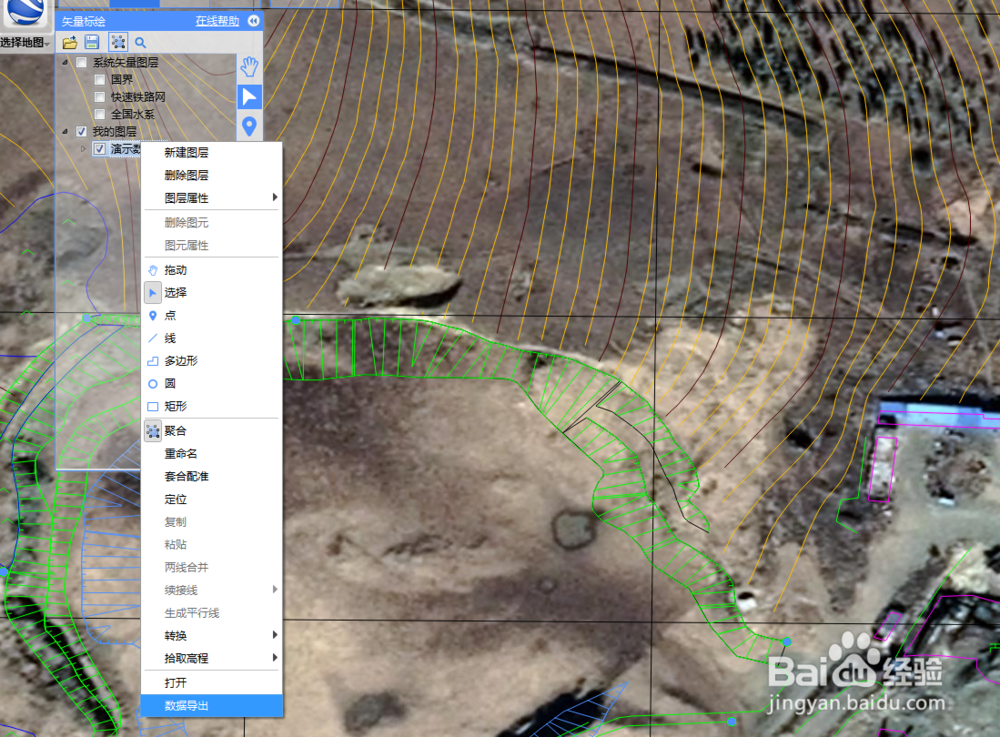

点击确定后，卫星下载器将现状图加载进去。软件右侧图层对话框中，选中显示数据图层，右键弹出菜单，选择套合配准。

[图]5/8

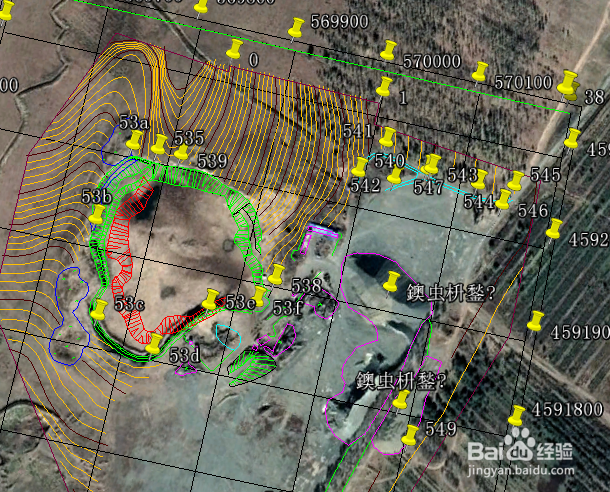

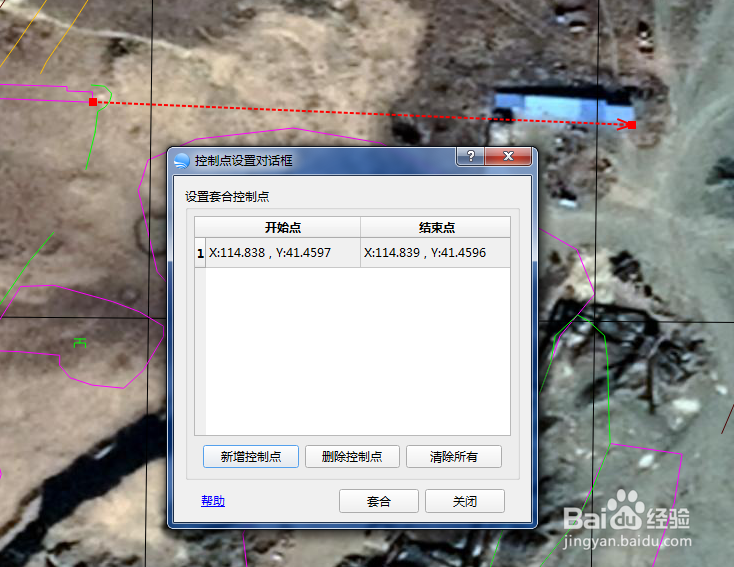

在控制点设置对话框中，点击新增控制点，在现状图与卫星图公共点位置分别单击。完成后点击套合。

[图][图]6/8

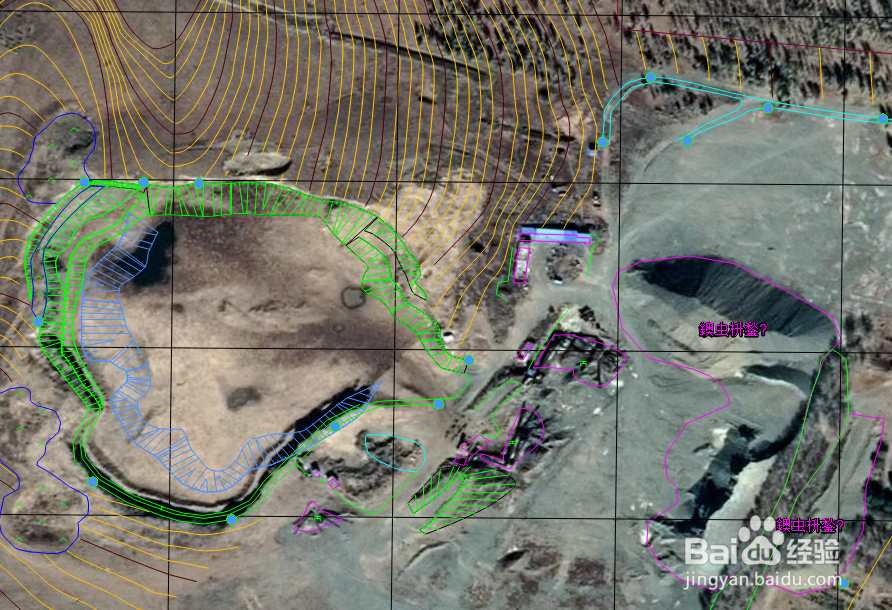

一般情况，由于我们没有有详细的七参数或者四参数，可以采用现状图中建筑位置与影像图中的建筑位置进行套合，如果在套合过程中有偏差，可以寻找多个控制点进行校准。如果需要导入到谷歌地球中浏览，在图层对话框中，右键显示数据，选择导出。

[图]7/8

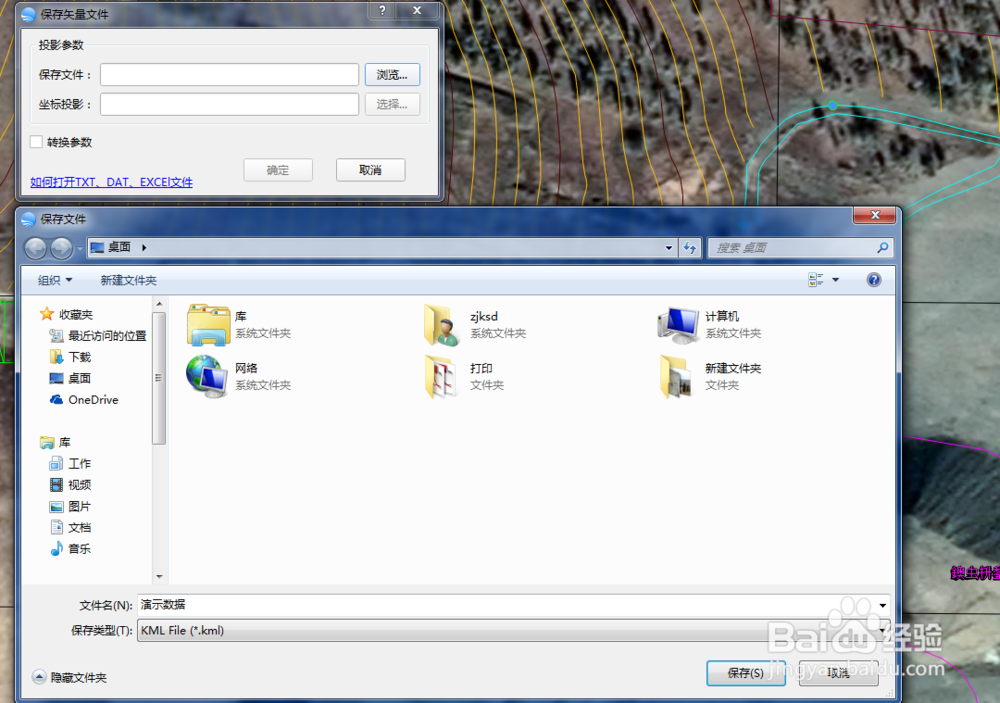

在弹出的保存文件对话框，浏览选择保存的位置，文件属性选择kml。

[图]8/8

确定后，用谷歌地球打开就可以了。

[图]CAD图校准嵌合

编辑于2018-12-05，内容仅供参考并受版权保护
