[视频]CAD如何画斜线的垂线

方法/步骤

打开CAD这款软件，进入CAD的操作界面如图所示：

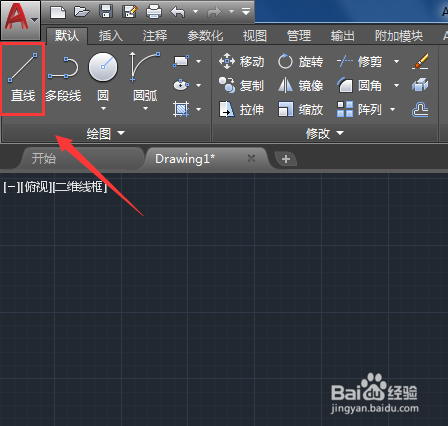

在该界面内找到直线命令，如图所示：

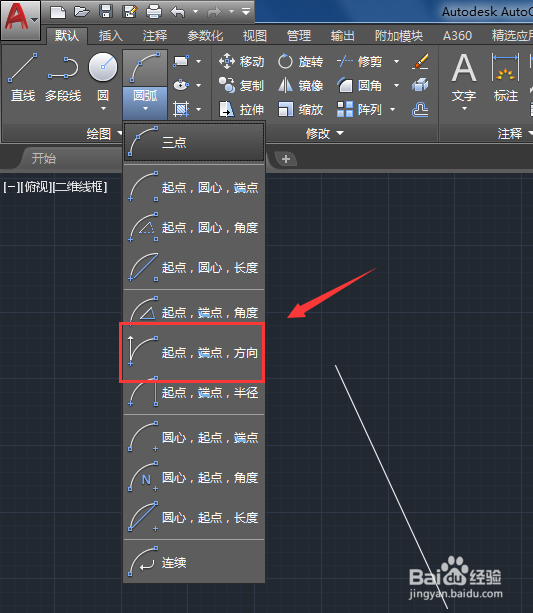

选择直线命令，在绘图区里绘制一条斜线，再找到圆弧选项里的起点、端点、方向选项，如图所示：

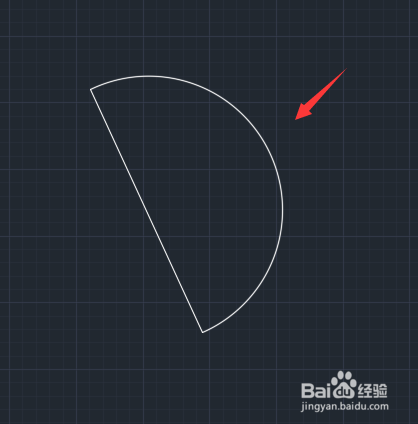

选择起点、端点、方向选项，在直线上画出圆弧，如图所示：

画出圆弧之后，在下面找到捕捉设置选项，如图所示：

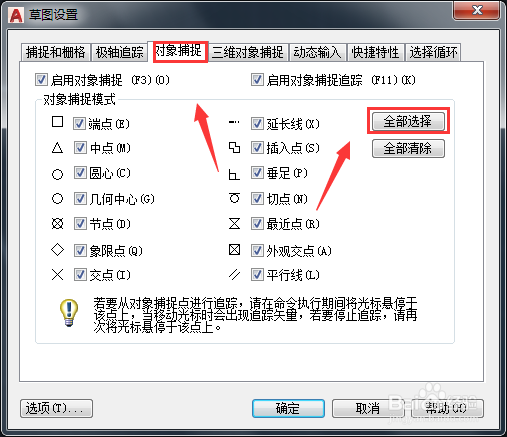

点击捕捉设置选项，在弹出的对话框内找到对象捕捉选项，在其内选择全部选择选项，如图所示：

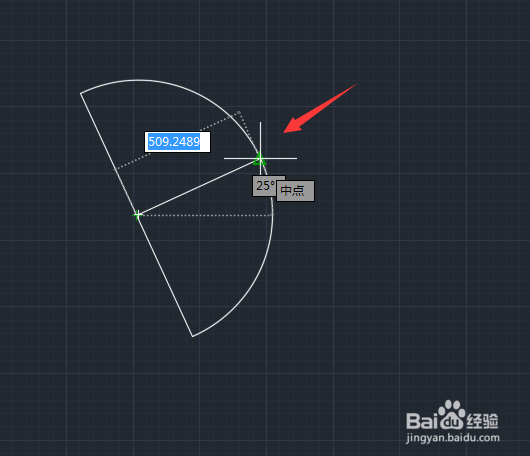

设置好以后点击确定，再次选择直线命令，分别选斜线的中点和圆弧的中点画出直线，如图所示：

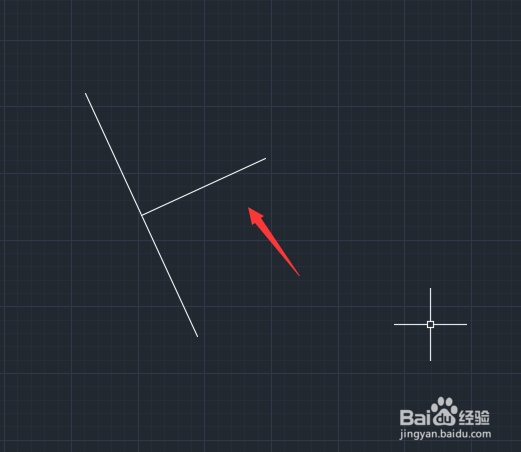

画出直线之后将圆弧删除，我们就得到斜线的垂线了，如图所示：

编辑于2017-11-29，内容仅供参考并受版权保护
