[视频]rhino修剪与合并曲线的方法

修剪曲线

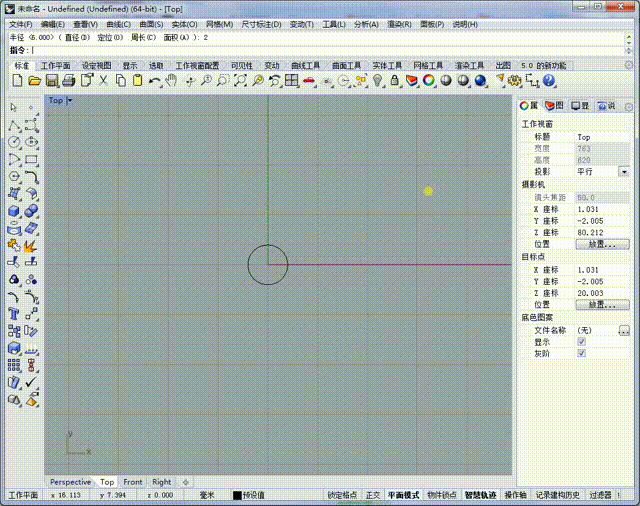

先在俯视图界面画一个圆形是原点的圆，半径是2。

在第一象限里面画一条控制点曲线，要求这条曲线与圆相交。

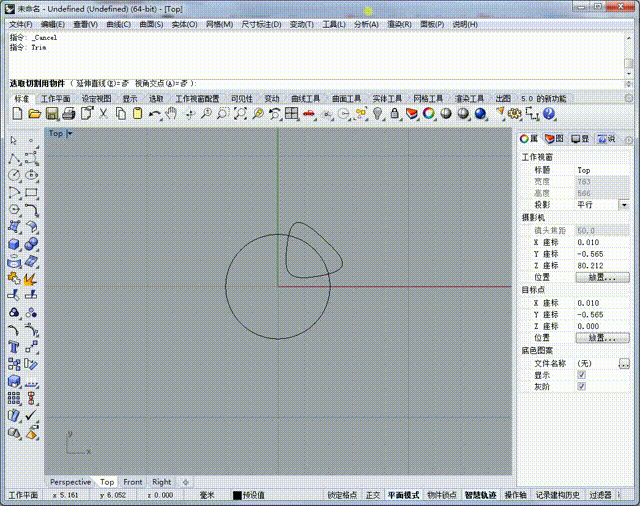

在指令里面输入Trim，回车，就打开了修剪指令。

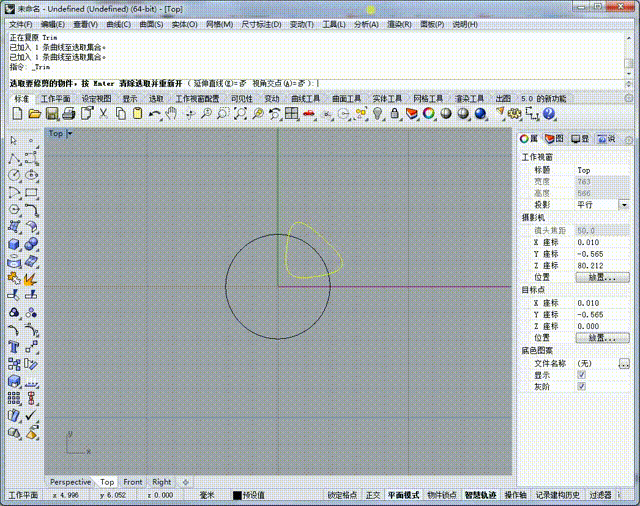

根据提示，选择控制点曲线作为切割用的物体，点击Enter键。

这个时候，圆就被曲线分成了内外两部分。

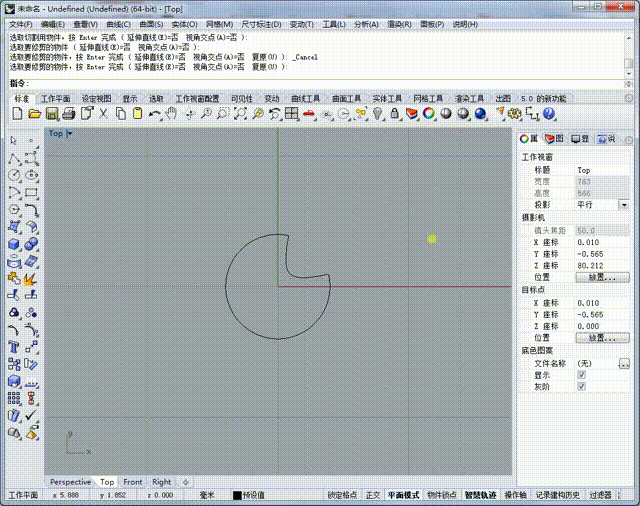

然后选择要修剪的曲线，也就是控制点曲线里面的那段圆弧，选中就是删除。

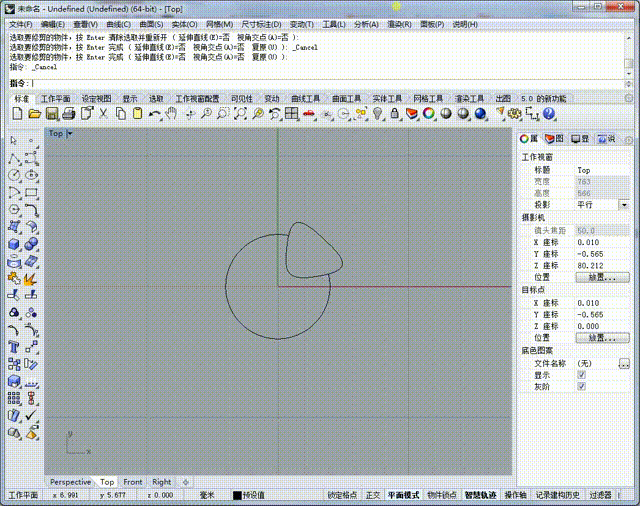

同样的，圆弧也可以修剪控制点曲线。

合并曲线

现在，这是两条不同的曲线，拖动其中一条，另一条不动。

用Ctrl+Z撤销刚才的拖动。

在指令里面输入Join指令。

选取要组合的物件。

这里，可以先后选择两条曲线。

这个时候，两条曲线就变成了一条曲线。

编辑于2018-07-07，内容仅供参考并受版权保护
