[视频]caxa制图中角度线的画法。

方法/步骤

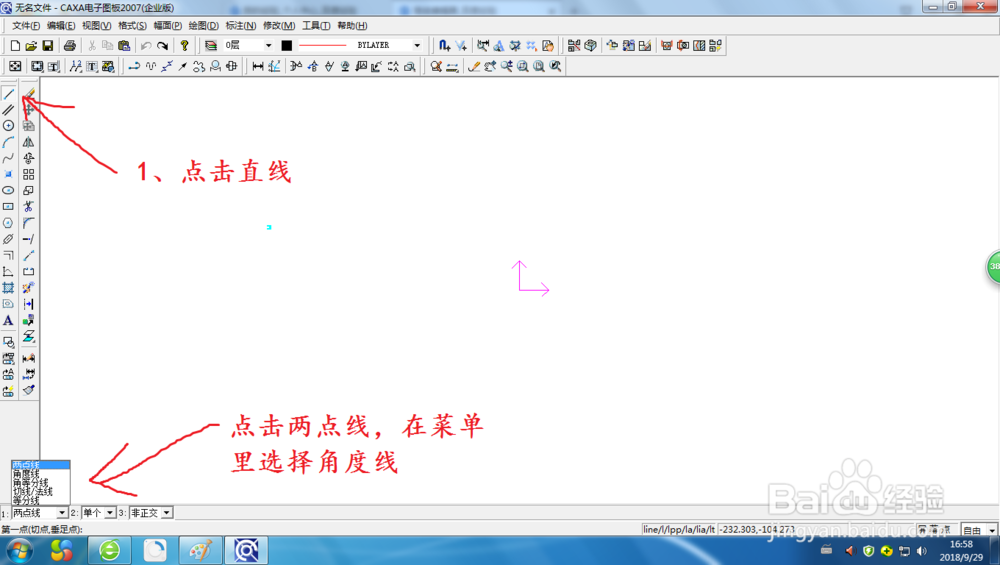

首先我们找到角度线命令的位置，

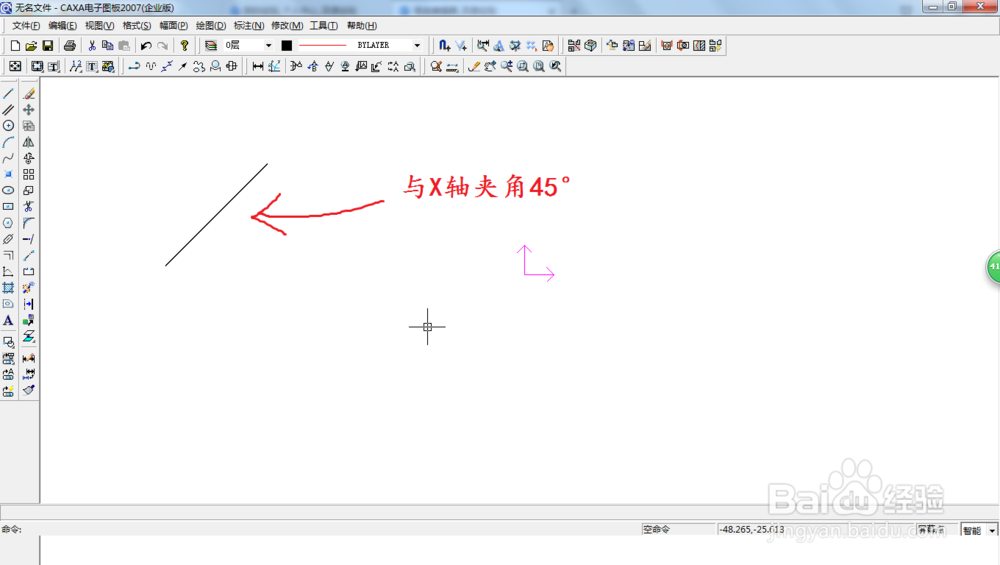

点击角度命令，如图所示，角度线默认的是与X轴呈45°角，随意点击一点，再点击另一点，一个45°的角度线就做出来了，如图所示

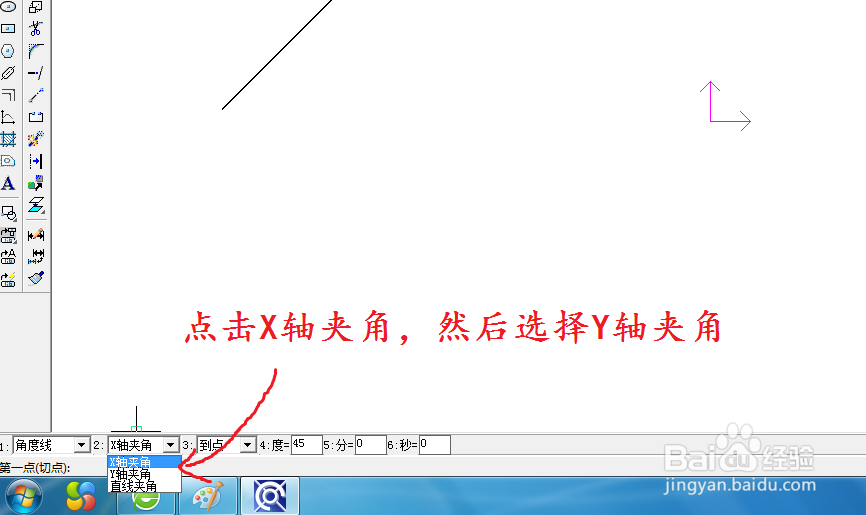

如果是想要与Y轴呈45毒角，点击X轴夹角，在出现的下拉菜单里点击Y轴夹角，

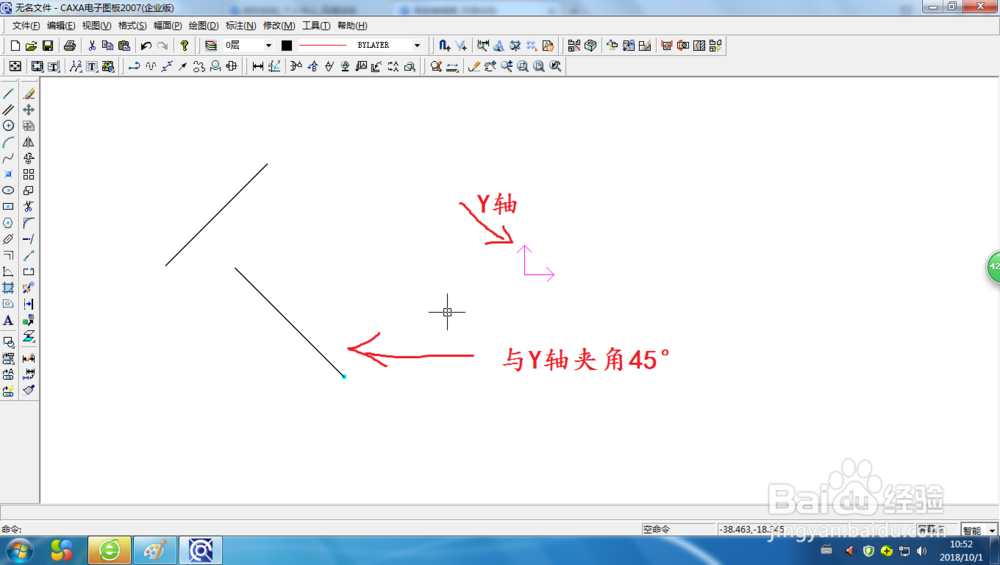

然后绘制的直线就是与Y轴的夹角，如图所示

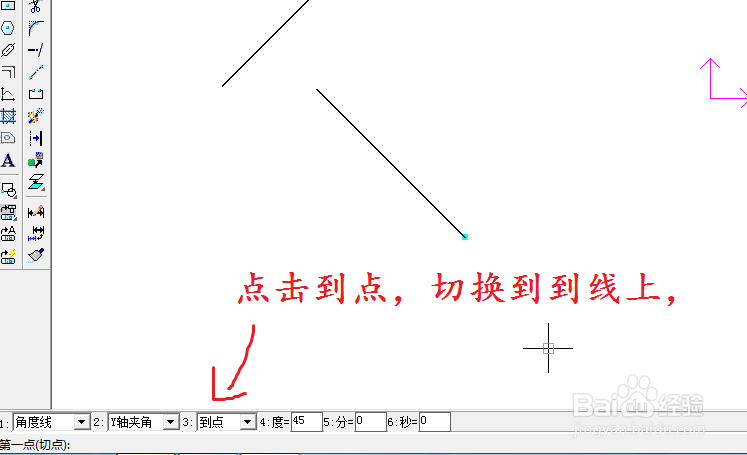

另外，角度线的长度可以是随意点终点，也可以是到线上，如图点击到点，会切换为到线上。

选择如图所示的曲线为终点线，按如图所示

选择拾取曲线，得到如图所示效果，角度线的长度由拾取曲线的位置决定。
