[视频]caxa制图中直线的两点画法。

方法/步骤

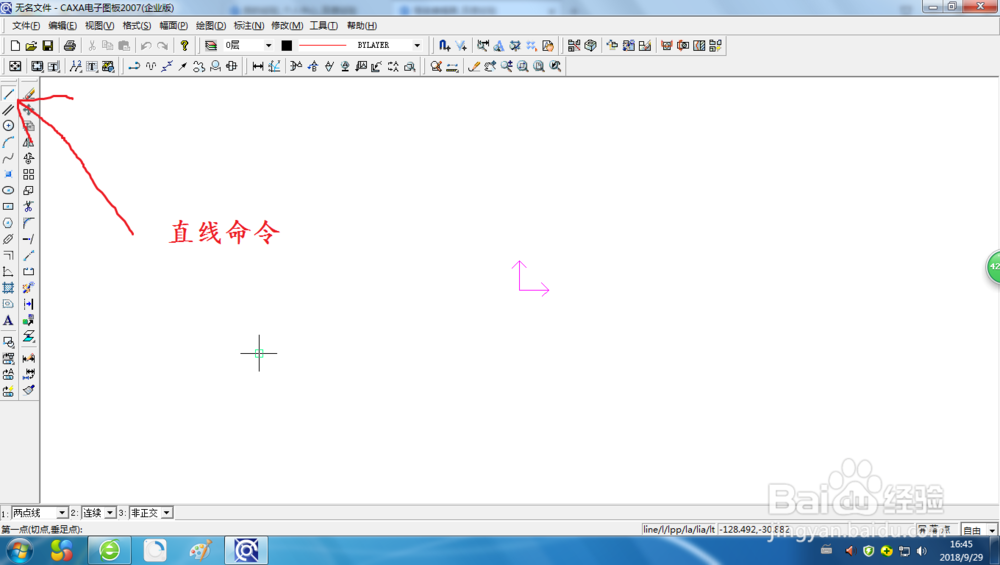

首先我们打开caxa制图软件，找到直线命令，如图

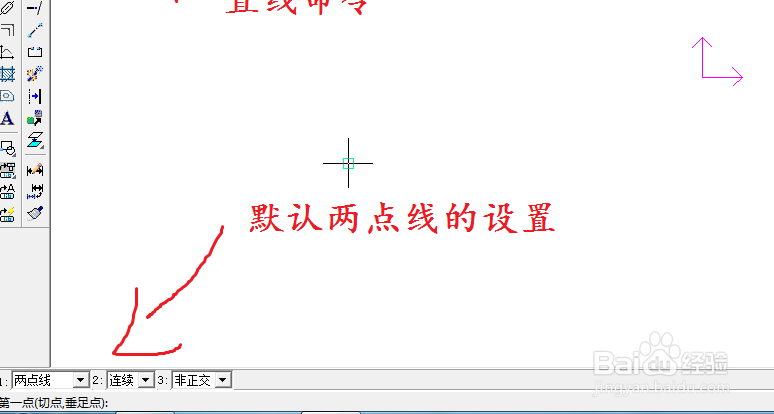

点击直线命令，可以在视图左下角看到直线命令的默认选项是两点线，连续和非正交，如图

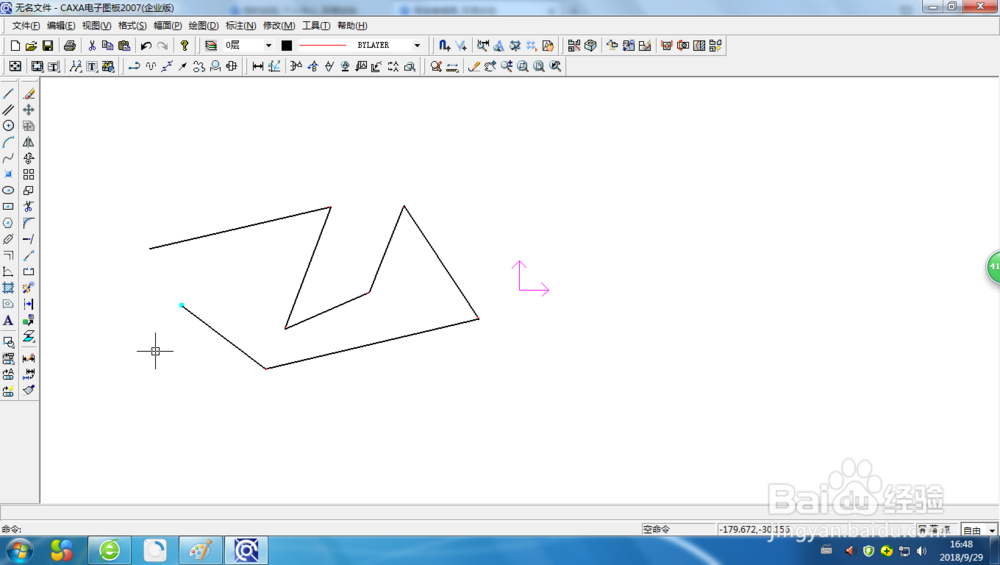

首先解释下什么是非正交，顾名思义就是画出的直线可以不是水平和竖直的，可以是带角度的，如图所示

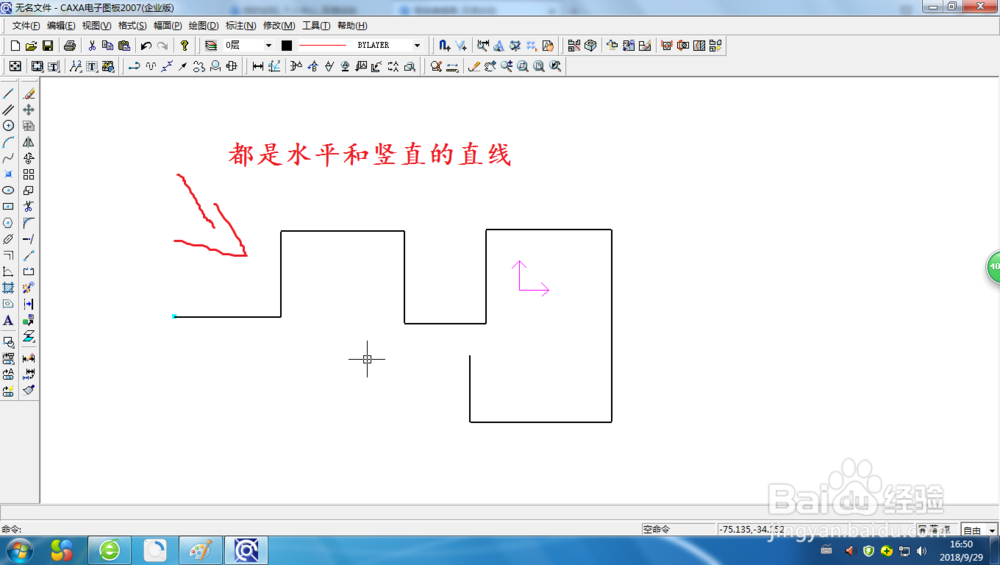

如果我们点击非正交选项，就会转变为正交选项，这时候我们在绘制直线，会发现现在只能绘制水平和竖直的直线，也就是所谓的正交直线。如图所示

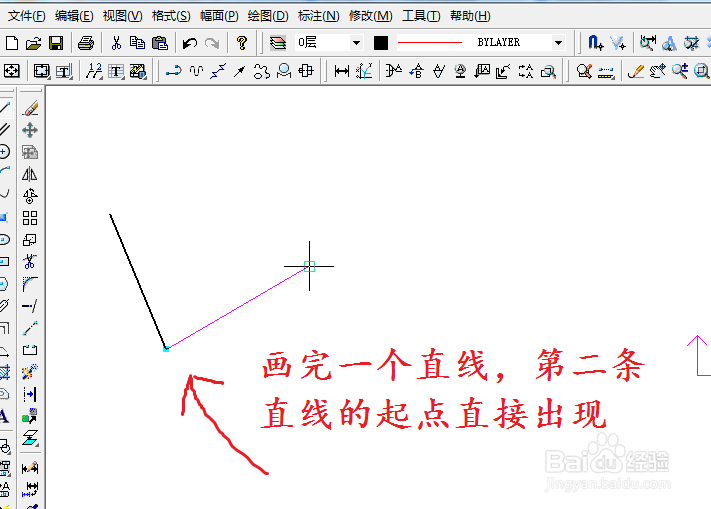

系统默认的是直线连续，也就是说绘制完一个直线后，这个直线的终点就是另一个直线的起点，想连续，如图所示

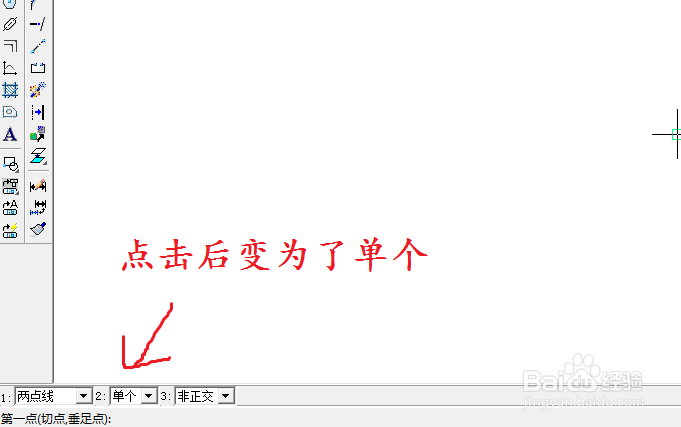

我们点击连续，选项就会变为单个，如图所示

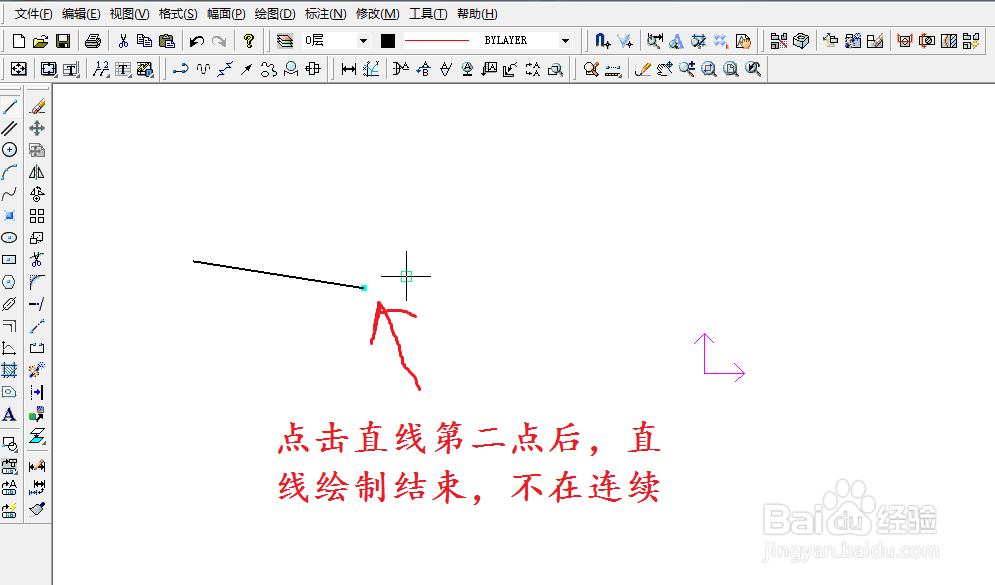

这个时候再绘制直线，就会发现一条是一条，互相之间不再连续，如果想要两条直线相连，就需要选中第一条直线的终点，然后在点击另一点绘制直线。如图所示
